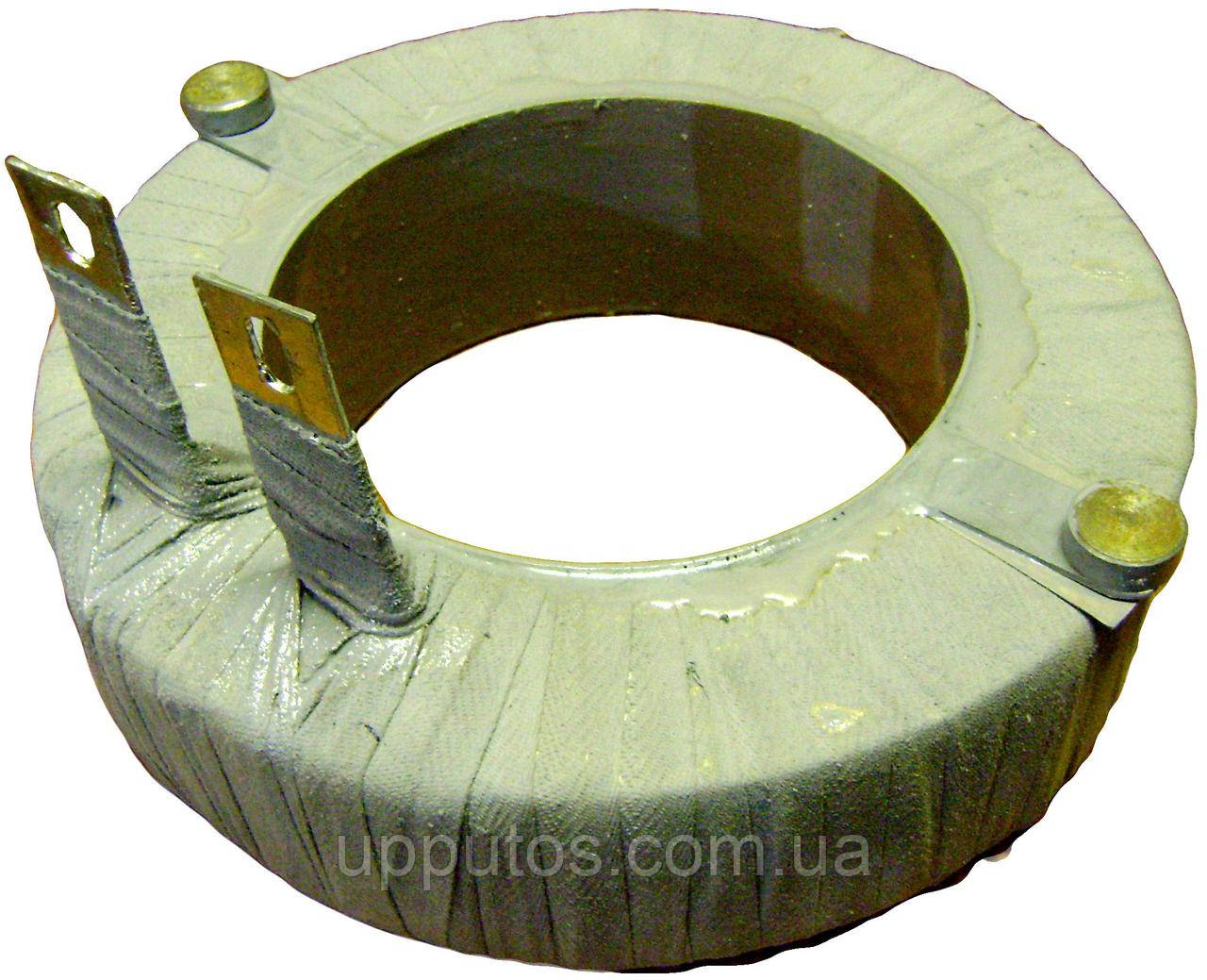

Гальмівна котушка ТКП-500 У2 ПВ40

1. Призначення виробу

Котушки серії ТКП призначені для встановлення в електромагнітні гальма постійного струму серії ТКП із діаметром шківа від 400 до 700 мм. Котушки паралельного ввімкнення розраховані на роботу при напрузі 110 В в режимі ПВ 25%. Для роботи при напрузі 220 і 440 В в режимі ПВ25, 40 і 100%, а також для роботи при напрузі 110 В в режимі ПВ40 і 100% послідовно з котушкою вмикається додатковий резистор.

2. Умови експлуатації

Котушки серії ТКП мають кліматичне виконання УХЛ2.
Температура довкілля від мінус 60 до плюс 45 °C.
Відносна вологість повітря до 98% за температури 25 °C.
Група умов експлуатації за механічними чинниками — МЗ. Охолодження природне.
Розміщення та монтаж, заходи безпеки вказані в «Правилах технічної експлуатації та правил техніки безпеки під час експлуатації гальм».

3.Технічні дані

Тип ТКП-500, 110 В,              960 Вт
Періодичність ввімкнення   25 %
Клас ізоляції                            F
Опір за 20 °C                          12,9 Ом ± 10%
Маса                                         22,0 кг ± 10%

4. Габаритні та установлювальні розміри

А-125 мм,b-9 мм, D1-186 мм, D2-300 мм, D3-325±5 мм, H-86 мм, h-17 мм, L-95 мм.

5.Правила транспортування і зберігання

Котушки випускаються з підприємства-виробника упакованими в дерев'яні ящики, що відповідають вимогам ГОСТ 2991-85. Для запобігання котушкам від потрапляння вологи ящики всередині мають бути викладені водонепроникним матеріалом, а для країн із тропічним кліматом котушки додатково мають упаковуватися в поліетиленові мішки. Виводяться кінці котушки перед відправленням із підприємства-виробника піддаються консервації. Котушки в пакуванні підприємства-виробника для виконання У2 можуть зберігатися упродовж двох років за групою зберігання Л, ГОСТ 15150-69 у опалюваних і вентильованих складах за температури повітря від 40 до 5 °C і вологості повітря до 80% за 25 °C. Котушки можна транспортувати тільки закритим залізничним або автомобільним транспортом за температури до мінус 50 °C у пакуванні підприємства-виробника. Забороняється кидати та кантувати котушки.

6. Свідоцтво про прийомку

Котушка електромагнітна серії ТКП-500, ПВ 25% відповідає технічним умовам ТУ У 27.9-03967760-005:2013
Гарантійний термін експлуатації — 12 місяців.
