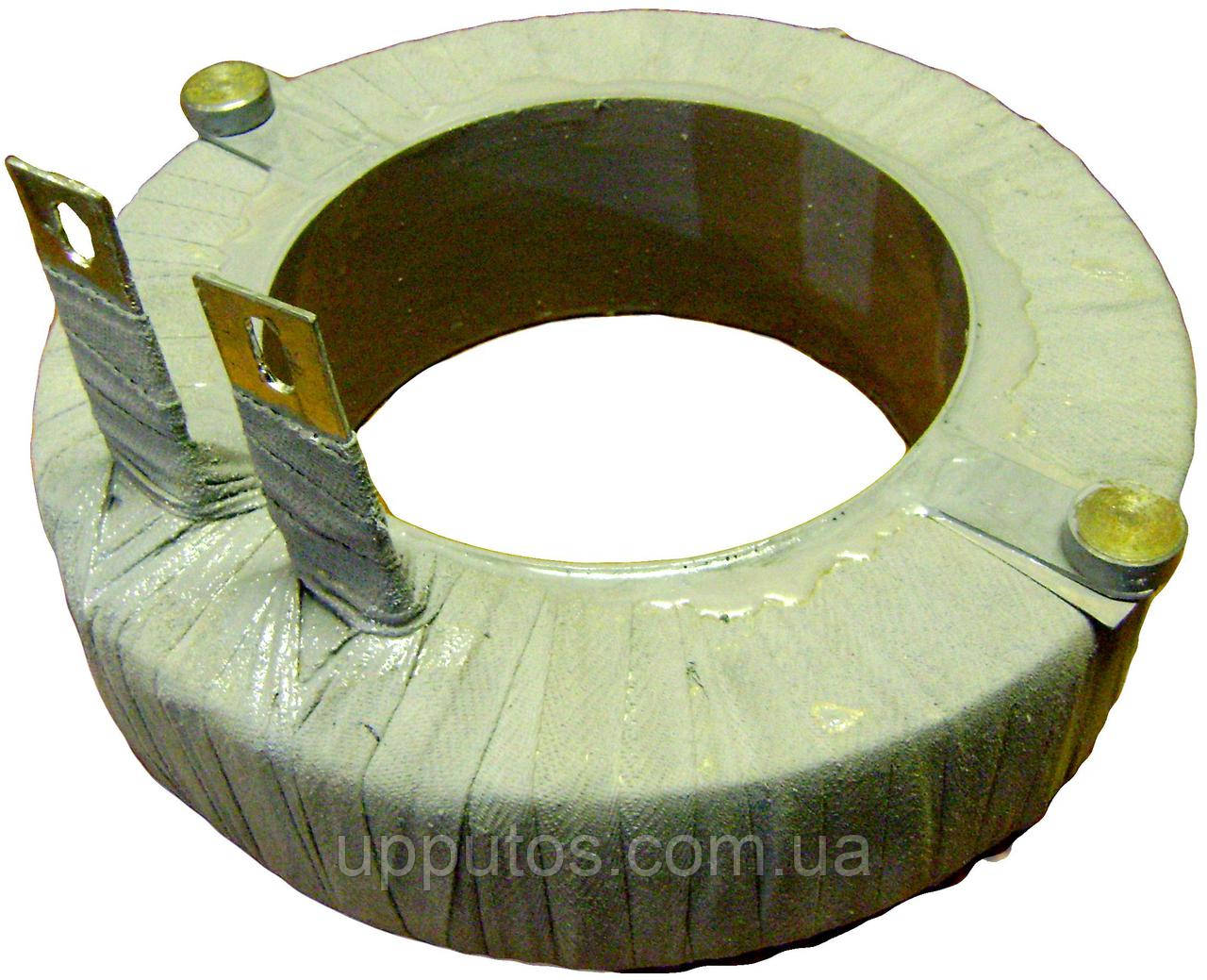

Гальмівна котушка ТКП-600 У2 ПВ40

1. Призначення виробу

Котушки серії ТКП призначені для встановлення в електромагнітні гальма постійного струму серії ТКП із діаметром шківа від 400 до 700 мм. Котушки паралельного ввімкнення розраховані на роботу за напруги 110 В у режимі ПВ 25% ьї ПВ 40%. Для роботи за напруги 220 і 440 В у режимі ПВ25, 40 і 100%, а також для роботи за напруги 110 В у режимі ПВ 100% послідовно з котушкою вмикається додатковий резистор.

2. Умови експлуатації

Котушки серії ТКП мають кліматичне виконання УХЛ2. Температура довкілля від мінус 60 до плюс 45 °C. Відносна вологість повітря до 98% за температури 25 °C. Група умов експлуатації за механічними чинниками — МЗ. Охолодження природне. Розміщення та монтаж, заходи безпеки вказані в «Правилах технічної експлуатації та правил техніки безпеки під час екплуатації гальм».

3.Технічні дані

1. Тип ТКП-600, 110 В,               920 Вт
2. Паралельне вмикання      40 %
3. Клас ізоляції                     F
4. Опір за 20?С       10,3 Ом ± 10%
5. Маса                                  28,0 кг ± 10%

4. Габаритні та установлювальні розміри

А-158 мм,b-9 мм, D1-221мм, D2-360 мм, D3-356±5мм, H-88 мм, h-17 мм,L-100 мм.

5.Правила транспортування і зберігання

Котушки випускаються з підприємства-виробника упакованими в дерев'яні ящики, що відповідають вимогам ГОСТ 2991-85. Для запобігання котушкам від потрапляння вологи ящики всередині мають бути викладені водонепроникним матеріалом, а для країн із тропічним кліматом котушки додатково мають упаковуватися в поліетиленові мішки. Виводяться кінці котушки перед відправленням із підприємства-виробника піддаються консервації. Котушки в пакованні підприємства-виробника для виконання У2 можуть зберігатися упродовж двох років за групою зберігання Л, ГОСТ 15150-69 у опалюваних і вентильованих складах за температури повітря від 40 до 5 °C і вологості повітря до 80% за 25 °C. Котушки можна транспортувати тільки закритим залізничним і автомобільним транспортом за температури до мінус 50 °C у пакованні підприємства-виробника. Забороняється кидати та кантувати котушки.

6.ріст про прийом

Котушка електромагнітна серії ТКП-600 відповідає технічним умовам ТУ У 27.9-03967760-005:2013. Гарантійний термін експлуатації — 12 місяців, але не більш ніж 18 місяців із моменту постачання.
