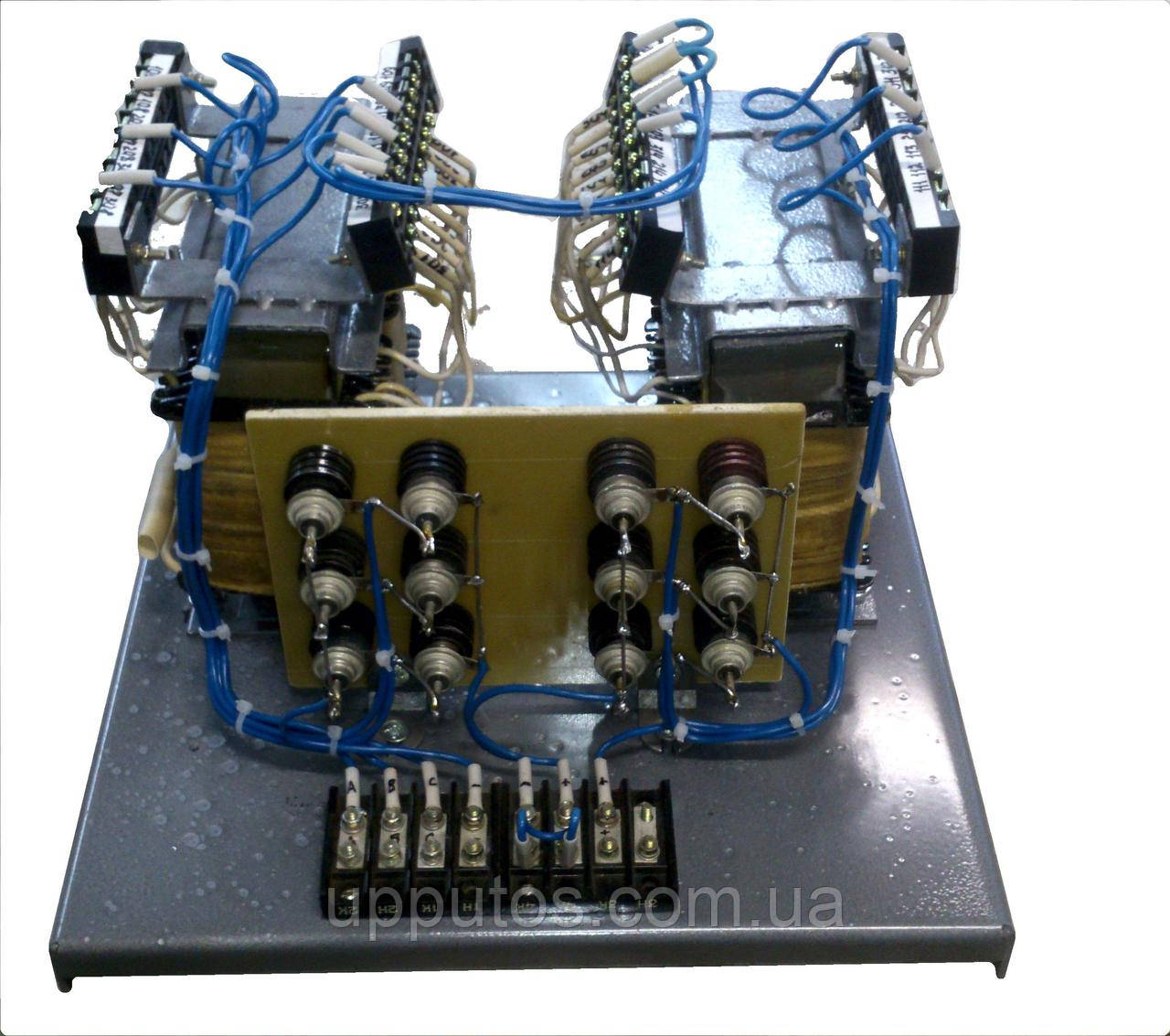

Блоки живлення БПН-1002

Олександрійне ППП УТОС представляє до вашої уваги Блоки живлення БПН-1002.

1. Призначення  изделия

           Блоки живлення типу  БПН 1002 призначені для живлення випрямленим струмом апаратури релейного захисту, сигналізації та керування, виробленої на номінальну напругу 110 або 220 В і має номінальну потужність 800-1500 Вт  у короткочасному режимі.

           Блоки живлення типу  БПН 1002 вмикаються на вимірювальні трансформатори напруги або в мережу власних потреб.

2. Умови експлуатації. Вказівки щодо монтажу.

Вимоги безпеки.

          2.1. Блоки живлення типу  БПН 1002 виготовляються для роботи в стаціонарних установках.

           Номінальні значення кліматичних чинників щодо ГОСТ 15543-70 і ГОСТ 15150-69, але водночас:

           -  температура навколишнього повітря від  - 40°С до  + 40 °C для кліматичного виконання «У» і від  -10°С до  +45 °C для кліматичного виконання «Т»;

           — відносна вологість повітря до 80%.

          2.2. Монтаж і експлуатація блоків мають проводитися відповідно до вимог «Правлін техніки безпеки під час експлуатації електропристроїв, електричних станцій і підстанцій», «Правив технічної експлуатації електропристроїв споживачів» і «Правил пристроїв електропристроїв».

          2.3. Блоки живлення мають встановлюватися в чистих приміщеннях, вільних від хімічно активних газів, випарів і опадів. Перед увімкненням нового блока живлення необхідно переконатися в тому, що немає дефектів і механічних пошкоджень, які могли з'явитися в ньому під час транспортування.

          2.4. Перемички та перемикачі встановити в положення, що відповідає обраним втомакам на напругу та струм.

          2.5. Перемикання в схемах блоків треба проводити за їхнього зневодненого стану.

3. Технічні  дані

          3.1. Номінальна вхідна напруга блока — 100, 110,127, 220,380 і 440 В.

          Блок може також вмикатися на напруги 115, 230 і 400 В. Водночас у вторинних обмотках трансформатора блока мають використовуватися відповідні відгалуження.

         3.2. Споживання блока типу БПН 1002 за зазначеної в п.3.1. вхідної напруги становить:

         -  не більш ніж 25 ВА на фазу — без навантаження;

         -  не більш ніж 1500 ВА на фазу під час навантаження 5 Ом (уставка вихідної напруги 110 В) і 20 Ом (уставка вихідної напруги 220 В).

         3.3. Блок живлення в тривалому режимі роботи допускає вмикання на напругу, що перевищує на 10% вказане в п.3.1., водночас струм навантаження не має перевищувати:

          -  6,4 А для втоми вихідної напруги 110 В;

          -  3,2 А для втоми вихідної напруги 220 В.

          3.4. Опір ізоляції блоків живлення між будь-якими електрично не пов'язаними струмовідними частинами, а також між ними та корпусом блока в зневодненому стані за температури навколишнього повітря +20 +5 °C і відносній вологості до 80% становить не менш ніж   50 МОм.

           3.5. Електрична ізоляція всіх незалежних струмопровідних ланцюгів блоків живлення щодо корпусу та між собою витримує випробувальну напругу 2000 В, 50 Гц  упродовж 1 хв.

           Електрична ізоляція блоків живлення в тропічному виготовленні під час контрольних випробувань на підприємстві — виробник перевіряється напругою, підвищеною на 10%, проти зазначеного вище.

             3.6. Вага блока живлення типу БПН 1002 — 35 кг.

            3.7. Габаритні розміри: max 360 х 350 х 290 мм.

                   Установлювальні розміри: 310 х 310 мм.

4. Правила транспортування та зберігання

            Транспортування блоків живлення БПН 1002 може відбуватися  будь-яким різновидом транспорту, за умови захисту тари від механічних пошкоджень і має відповідати ГОСТ 28594-90.

            Блоки живлення в транспортній тарі виробника мають зберігатися в умовах зберігання 1 (Л) за ГОСТом 15150-69 у вентильованих приміщеннях за температури  в межах  + 40 °C і відносній вологості повітря до 80%, якщо немає в навколишньому середовищі кислотних та інших агресивних домішок.

5. Гарантії виробника

             Підприємство — виробник гарантує нормальну роботу блока БПН 1002 упродовж 12 міс. з дня продажу за дотримання споживачем умов експлуатації та правил зберігання, наведених у цьому паспорті.

             У разі виходу з ладу блока живлення БПН 1002 через неспостереження рекомендацій цього паспорта споживач унеможливлюється права на гарантійне обслуговування.

6. Свідоцтво про вживання

             Блок живлення типу БПН 1002 відповідає  вимогам ТУ 16-529. 941-77 і визнаний придатним до експлуатації.
