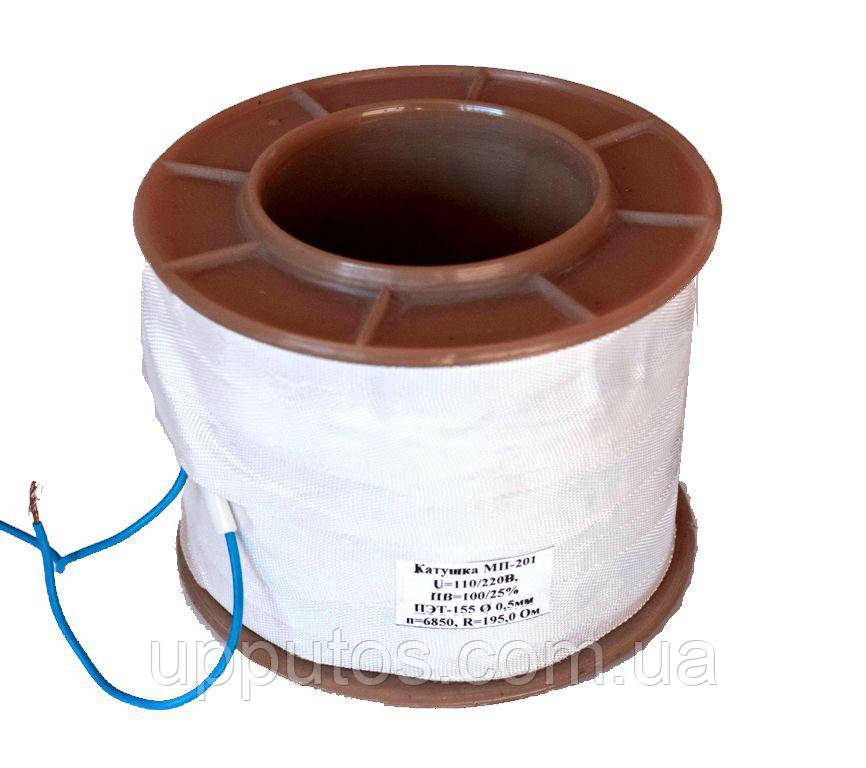

Котушка гальмівна МП-201, 110В, ПВ 25%

1.  Призначення виробу

        Електрокотушки МП-201 призначені для встановлення в електромагнітні пружинні колодкові гальма. Використовуються в електромагнітному гальмі для ліфтового обладнання.

        Котушки МП-201 розраховані на напругу 110 В постійного струму для роботи в режимі ПВ  25 %.

2. Умови експлуатації. Вказівки щодо монтажу.

Вимоги безпеки.

         Розміщення та монтаж, вказівки заходів безпеки, перевірка технічного стану котушок вказані в "Правилах технічної експлуатації та правил техніки безпеки під час експлуатації гальм"

         Перед увімкненням перевірити опір ізоляції електрокотушки. Переріз приєднуваних дротів має бути не менш ніж 0,35 мм2.

3. Технічні дані

1.Номальна напруга,  В                                               110

2. Корпус струму                                                                              постійний

3. Періодичність увімкнення, %                                             25

4. Опір, Ом                                                             196,5 ± 5%

5. Маса, кг                                                                            4,1 ± 5%

6.Габаритні розміри, мм:

   - діаметр                                                                           137

   - висота                                                                             110

4. Правила зберігання й транспортування.

          Електрокотушки мають зберігатися в закритих приміщеннях, у тарі.  Тара має забезпечувати захист електрокотушок від атмосферних і  механічних пошкоджень.

          Котушки для виконання У2 мають зберігатися за групою зберігання Л, ГОСТ 15150-69 у опалюваних і вентильованих складах за температури повітря від +40 °C до +1 °C і вологості повітря до 80% за 25 °C.

           Котушки можна транспортувати тільки закритим залізничним і автомобільним транспортом за температури до -50 °C у пакованні підприємства — виробник для виконання У2 і за температури  - 60°С для виконання ТХЛ2.

5. Свідоцтво про вживання.

            Електрокотушка  гальмівна МП-201   УЦИВ 685442.009 випробувана та визнана придатною до експлуатації.

            Гарантійний термін експлуатації — 12 місяців.
