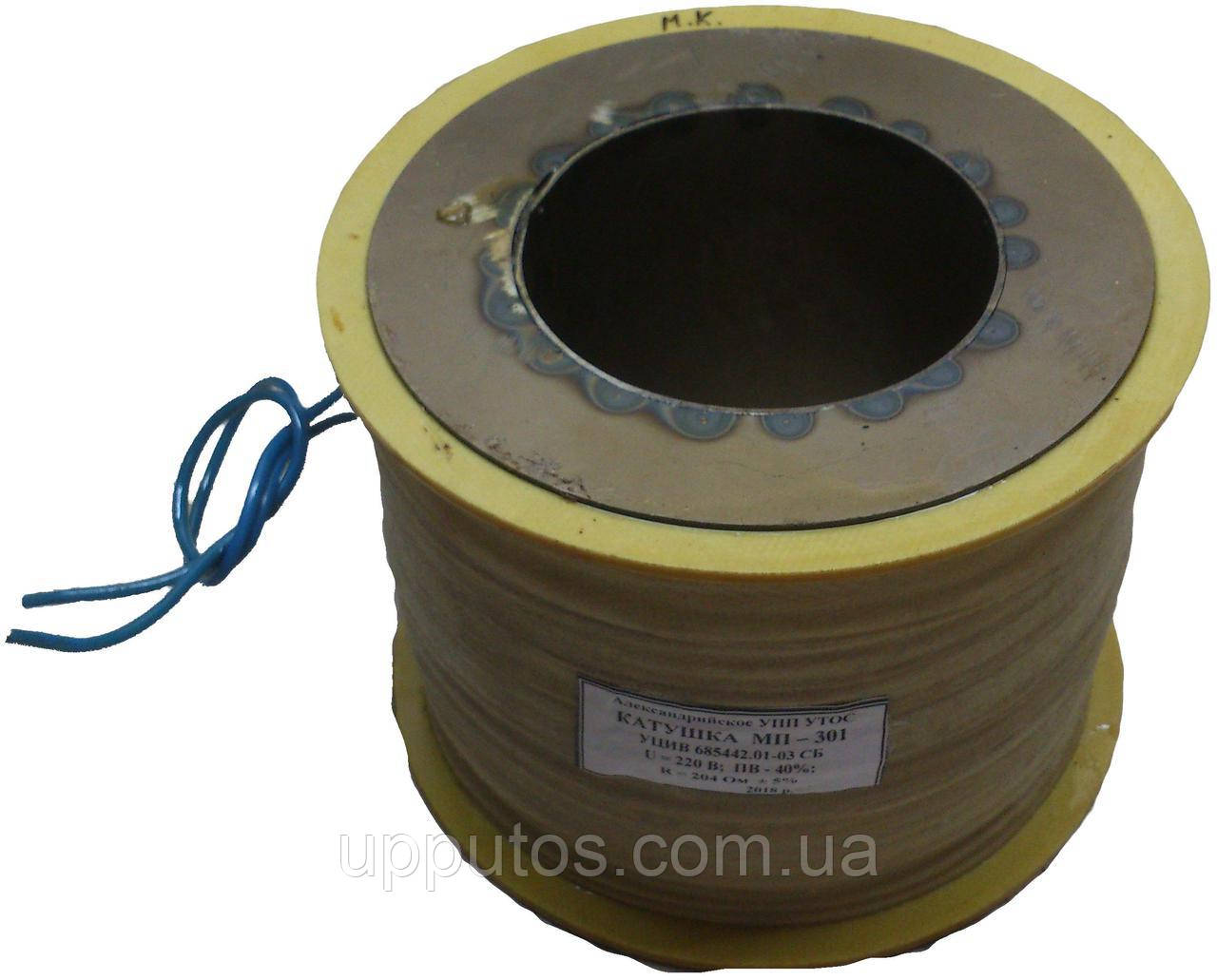

Котушка гальмівна МП-301, 220 В, ПВ — 40%

1.      Призначення виробу

        Котушки МП-301 призначені для встановлення в електромагнітні пружинні колодкові гальма.

        Котушки МП-301 розраховані на напругу 220 В постійного струму для роботи в режимі ПВ  40%.

2. Умови експлуатації. Вказівки щодо монтажу.

          Розміщення та монтаж, вказівки заходів безпеки, перевірка технічного стану котушок вказані в "Правилах технічної експлуатації та правил техніки безпеки під час експлуатації гальм"

         Перед увімкненням перевірити опір ізоляції електрокотушки. Переріз приєднуваних дротів має бути не менш ніж 0,5 мм2.

3. Технічні дані

 1. Номінальна напруга, В                             220

2. Корпус струму                                                            постійний

3. Періодичність увімкнення, %                           40

4. Опір ізоляції, МОм                          не менш ніж 10

5. Опір, Ом                                           131± 5%

6. Споживана потужність за ПВ 40%, Вт           170

7.Маса, кг                                                           11,0 ± 10%

8.Габаритні розміри, мм:

   - діаметр                                                           182

   - висота                                                             130

4. Правила зберігання й транспортування.

           Котушки мають зберігатися в закритих приміщеннях, у тарі.  Тара має забезпечувати захист електрокотушок від атмосферних і  механічних пошкоджень.

          Котушки для виконання У2 можуть зберігатися упродовж двох років за групою зберігання Л, ГОСТ 15150-69 у опалюваних і вентильованих складах за температури повітря від +40 °C до +5 °C і вологості повітря до 80% за 25 °C.

           Котушки можна транспортувати тільки закритим залізничним і автомобільним транспортом за температури до -50 °C в пакованні підприємства — виробник для виконання У2 і за температури  - 60°С для виконання ТХЛ2. Забороняється кидати та кантати котушки.

 5. Свідоцтво про вживання.

             Котушка  МП-301 220 В ПВ 40%   відповідає УЦІЙ 685442.01 СБ і визнана придатною до експлуатації.

            Гарантійний термін експлуатації — 12 місяців.
